PCB铜箔与绝缘层厚度检测标准与方法详解

一、PCB厚度检测的核心意义

印制电路板（PCB）作为电子产品的核心载体，其铜箔厚度与绝缘层厚度直接决定了电路的载流能力、阻抗特性、散热性能以及整体机械强度。铜箔过薄会导致线路过热甚至烧毁，过厚则增加成本并可能引发蚀刻困难；绝缘层厚度偏差会影响阻抗控制精度，导致信号传输质量下降。因此，精确的厚度检测是PCB生产过程质量控制的关键环节，也是下游电子终端产品可靠性的基础保障。

二、铜箔厚度检测标准体系

1. 国际主流标准规范

铜箔厚度的检测需严格遵循国际公认的标准体系，以确保测量结果的准确性与可比性。主要标准包括IPC、IEC及国家标准等，不同标准对铜箔厚度等级、测量方法及允差范围均有明确规定。

2. 铜箔厚度等级划分

铜箔厚度通常以盎司（oz）为单位标称，表示1平方英尺面积铜箔的重量。实际生产中需将其转换为厚度值进行检测控制，常用铜箔规格对应的厚度如下：

• 1/3 oz（约12μm）：适用于精细线路、高密度互连板（HDI）
• 1/2 oz（约17μm）：常规消费电子产品常用规格
• 1 oz（约35μm）：标准铜箔厚度，适用于大多数PCB
• 2 oz（约70μm）：大电流线路、电源板应用
• 3 oz及以上（≥105μm）：大功率电源、汽车电子等领域

3. 铜箔厚度允差要求

根据IPC-6012标准，不同等级PCB对铜箔厚度的允差要求存在差异，成品铜箔厚度应满足标称值的±10%以内，对于精细线路区域，允差要求更为严格。

三、绝缘层厚度检测标准体系

1. 绝缘层类型与标准依据

PCB绝缘层主要包括芯板（Core）和半固化片（PP）两种形态，其厚度检测涉及介质层厚度、层间厚度以及成品板总厚度等多个维度。相关标准规范如下：

• IPC-4101：规定了各类基材的标称厚度及允差范围
• IPC-6012：明确了成品板介质层厚度的最低要求
• IPC-TM-650 2.1.1：微切片法测量层间厚度
• IEC 61189-2：非破坏性厚度测量方法

2. 介质层厚度关键参数

绝缘层厚度的控制对于阻抗匹配、耐压性能及机械强度至关重要。以下为典型介质层厚度规格及检测要点：

四、铜箔与绝缘层厚度检测方法

1. 破坏性检测方法

破坏性检测通过制备金相切片，在显微镜下直接测量铜箔和绝缘层厚度，是仲裁检测的首选方法。

1. 金相切片法：取样、镶嵌、研磨、抛光后在金相显微镜下测量，精度可达0.1μm，适用于铜箔、绝缘层厚度的精确测量，可同时观察层间结合质量。
2. 化学溶解称重法：将铜箔溶解后称重计算平均厚度，适用于覆铜板原材料的铜箔厚度测定，无法反映局部厚度分布。

2. 非破坏性检测方法

非破坏性检测方法可实现100%在线检测，适合批量生产质量控制。

1. 涡流测厚法：利用涡流原理测量非磁性基材上的铜箔厚度，测量速度快，适用于铜箔表面均匀性检测，但受基材导电性影响。
2. X射线荧光测厚法（XRF）：通过X射线激发铜元素特征荧光，根据强度计算厚度，可测量多层复合结构，精度高，适用于成品PCB铜厚检测。

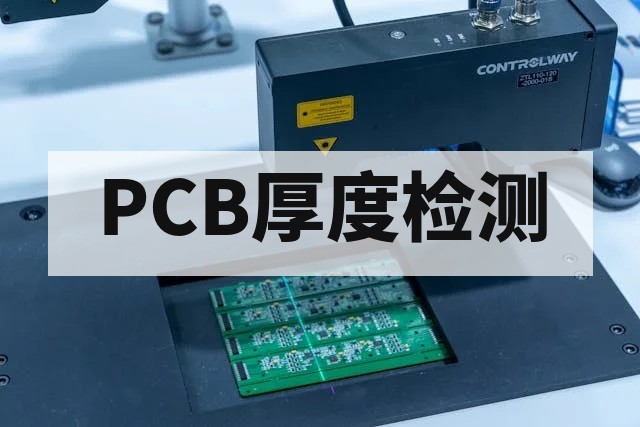

3. 激光测厚法：采用激光位移传感器测量板材厚度，适用于绝缘层和成品板总厚度测量，可实现高速在线检测。
4. 超声波测厚法：利用超声波在材料中的传播特性测量厚度，适用于多层板内部绝缘层厚度检测。

3. 检测方法对比与选用

五、典型应用场景分析

1. 消费电子领域

智能手机、平板电脑等消费电子产品追求轻薄化设计，PCB铜箔厚度趋向于1/3 oz甚至更薄，绝缘层厚度也相应减薄。检测重点包括精细线路铜厚均匀性、HDI盲孔铜厚度、薄介质层厚度控制等，要求检测设备具备微米级精度和自动化测量能力。

2. 汽车电子领域

汽车PCB工作环境恶劣，对可靠性要求极高。铜箔厚度通常采用2 oz及以上规格，绝缘层厚度也需满足耐压要求。检测重点包括大电流线路铜厚、多层板层间厚度一致性、耐高压绝缘层厚度等，需结合热应力试验进行综合评估。

3. 高频高速通信

5G通信、数据中心等应用对PCB阻抗控制精度要求极高，铜箔粗糙度和绝缘层厚度直接影响信号传输质量。检测重点包括铜箔表面粗糙度与厚度关系、低介电常数材料绝缘层厚度均匀性、差分线路阻抗控制等。

4. 工业控制与电源

工业控制PCB需承受较大电流和较高电压，铜箔厚度和绝缘层厚度的设计余量较大。检测重点包括大电流铜箔厚度、电源层绝缘层厚度、多层板层间厚度一致性等，需结合耐压测试验证绝缘可靠性。

六、检测常见问题与解决方案

1. 铜箔厚度测量偏差

• 问题表现：不同检测方法测量结果不一致，与设计值存在偏差。
• 原因分析：表面处理层干扰、基材导电性差异、测量位置选择不当。
• 解决方案：选择合适的检测方法，校准测量设备，多点取样测量，结合金相切片法进行验证。

2. 绝缘层厚度不均匀

• 问题表现：同一PCB不同区域绝缘层厚度差异大，影响阻抗一致性。
• 原因分析：PP流动不均匀、压合参数不当、铜分布不均导致树脂填充差异。
• 解决方案：优化压合工艺参数，采用多点测厚监控，设计铜平衡布局。

3. 多层板层间厚度控制

• 问题表现：多层板内部绝缘层厚度难以直接测量，层间对准精度差。
• 原因分析：内层涨缩、压合流胶控制不当、定位系统精度不足。
• 解决方案：采用X射线检测内层结构，金相切片验证层间厚度，优化层压工艺。

七、检测技术发展趋势

随着PCB向高密度、高频高速方向发展，厚度检测技术也在不断演进。在线检测设备正向高速、高精度、智能化方向发展，AI视觉检测与激光测厚技术结合可实现全板厚度分布扫描；X射线CT技术可实现多层板内部结构的无损三维重构；微型化探头设计使精细线路区域的局部厚度测量成为可能。检测数据与MES系统集成，实现质量数据的实时追溯与工艺优化。

八、总结

PCB铜箔与绝缘层厚度检测是保障电路板电气性能与可靠性的基础环节。企业应根据产品应用领域和质量要求，选择合适的检测标准与方法，建立完善的检测流程。破坏性金相切片法作为仲裁方法具有不可替代的权威性，非破坏性检测方法则适合生产过程的实时监控。通过科学的检测控制，可有效降低产品不良率，提升终端产品的可靠性与市场竞争力。
