织物拉伸强度检测标准

在纺织品质量控制与产品研发中，织物拉伸强度检测是评估材料耐用性与安全性的核心手段。当您关注织物拉伸强度检测标准时，通常意味着您需要验证产品是否符合国家标准或国际买家的准入要求。事实上，织物拉伸强度检测并非单一的测试方法，而是依据不同的织物类型（机织物、非织造布）和应用场景，遵循GB/T 3923（等效ISO 13934）等核心标准体系。本文将为您深度拆解织物拉伸强度检测的国家标准、核心测试方法及判定指标。

织物拉伸强度检测的核心标准体系

目前，中国针对织物拉伸强度检测主要依据GB/T 3923《纺织品 织物拉伸性能》系列标准。该标准体系详细规定了测定织物在受力直至断裂时的最大强力（断裂强力）及延伸性能。

主要引用标准：

• GB/T 3923.1-2013： 条样法 (Strip Method)。适用于大多数机织物，也适用于非织造布和涂层织物。
• GB/T 3923.2-2013： 抓样法 (Grab Method)。主要适用于机织物，特别是宽幅较强的织物。
• 等效国际标准： ISO 13934-1 (条样法) 和 ISO 13934-2 (抓样法)。出口欧美市场的产品通常需参考此标准。

核心逻辑： 无论采用哪种方法，其本质都是在标准大气条件下，对规定尺寸的织物试样以恒定速率施加拉力，直至其断裂，记录最大力值。

两种主流检测方法的深度解析

在织物拉伸强度检测中，条样法和抓样法是两种最常用的方法，它们在试样制备和受力机理上存在显著差异。

1. 条样法 (Strip Method) —— GB/T 3923.1

这是最基础、应用最广泛的织物拉伸强度检测方法。

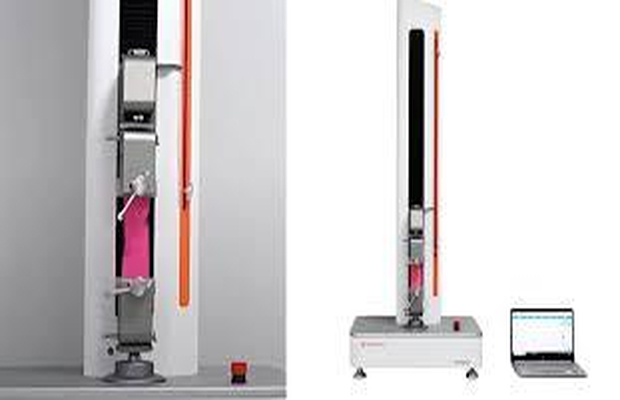

• 操作原理： 将织物剪切成规定宽度的长条试样（通常宽50mm，长至少200mm），将其整个宽度夹持在拉伸试验机的夹钳中。
• 适用范围： 适用于所有类型的机织物，以及不易从织物中拆边纱的织物（如非织造布、毡、毛毯等）。
• 特点：
  • 试样受力均匀，数据离散性小。
  • 需要保证试样宽度的精确性，且需进行预调湿处理。

2. 抓样法 (Grab Method) —— GB/T 3923.2

这是一种针对特定织物结构的高效检测方法。

• 操作原理： 试样宽度通常为65mm，但在夹持时，夹钳仅夹持试样中央部位（通常夹持面宽约25mm），仅夹持中间部分纱线，两端纱线被拆去或保留。
• 适用范围： 主要适用于机织物，特别是那些强力较大、幅宽较宽的织物。由于夹持面积小，能更快速地测试高强度织物。
• 特点：
  • 测试速度快，节省布样。
  • 由于存在“织物横向收缩效应（Poison效应）”，测试结果通常比条样法略高。

检测结果的核心判定指标

一份完整的织物拉伸强度检测报告主要关注以下两个核心物理量：

1. 断裂强力 (Breaking Force)

这是织物拉伸强度检测的最主要指标，指织物在断裂瞬间所承受的最大拉力。

• 单位： 牛顿 (N) 或厘牛 (cN)。通常报告经纬向的平均值。
• 影响因素： 纤维种类、纱线线密度、织物组织结构（平纹、斜纹、缎纹）及后整理工艺（如树脂整理）。

2. 断裂伸长率 (Elongation at Break)

指织物从开始受力到断裂时，其长度增加的百分率。

• 单位： 百分比 (%)。
• 重要性： 对于安全带、降落伞等特种织物，断裂伸长率是决定其缓冲性能的关键指标。

检测流程与常见问题

1. 环境预处理： 纺织品具有吸湿性，测试前必须在标准大气（温度20℃±2℃，相对湿度65%±4%）下调湿平衡至少4小时。

2. 取样原则： 试样应避开布边和褶皱，且经纬向必须垂直于拉伸方向。

3. 常见不合格原因：

• 强力不足： 原料纤维强力低，或织造过程中纱线损伤严重。
• 数据离散： 夹持手法不一致，或试样未调湿平衡。

总结

综上所述，织物拉伸强度检测是纺织品质量控制的基石。无论是依据GB/T 3923进行国内贸易，还是依据ISO 13934进行出口检测，选择正确的测试方法（条样法或抓样法）并严格控制环境条件是获得准确数据的前提。建议企业在生产过程中建立定期的织物拉伸强度检测机制，从源头把控产品质量，避免因强力不达标导致的退货或安全事故。

公司介绍

我们是一家具备CMA、CNAS资质的专业纺织品检测实验室。在织物拉伸强度检测领域，我们拥有高精度的万能材料试验机及专业的纺织品测试团队。严格遵循GB/T 3923.1/.2及ISO 13934标准，为您提供从常规机织物到特种工业用布的全方位拉伸性能测试服务。助您的纺织产品以过硬的质量数据，赢得市场与客户的信赖。
